Tigo TS4-A-O optymalizator
Wizualnie pokazalismy na miniaturkach jak to działa!

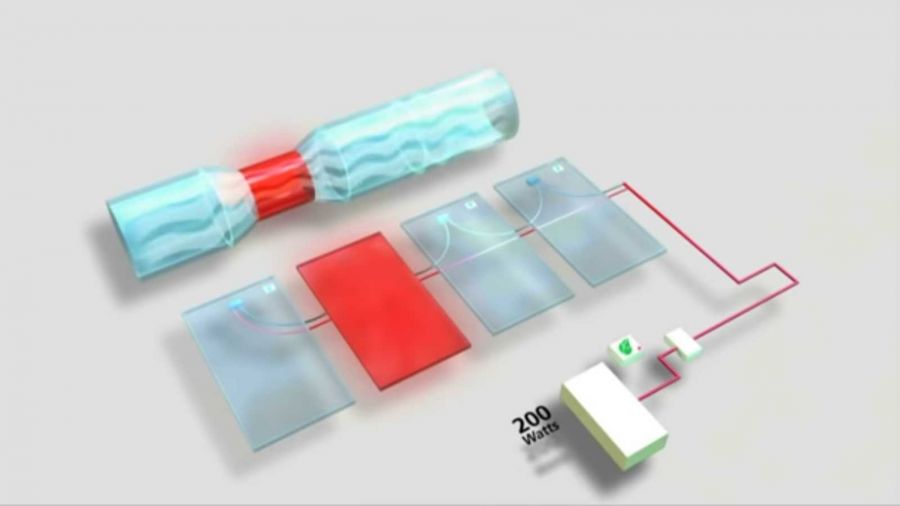

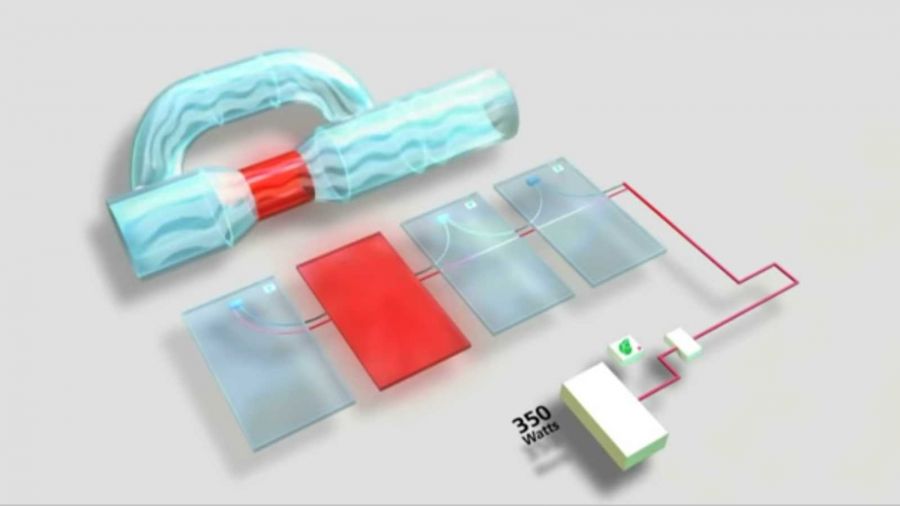

Zestaw paneli niezacienionych ma moc np.400W po zacienieniu panelu zaznaczony na czerwono ,moc całego układu spada do 200W,wpinając Tigo pod zacieniony panel system zwiększa moc użytkowo do 350W!!!
UWAGA maksymalnie w stringu ilość optymalizatorów nie może przekroczyć 20% ,przykładowo mamy 20 paneli w jednym stringu to max 4 szt Tigo,mamy 15 paneli max 3szt,mamy 10 paneli max 2 szt.

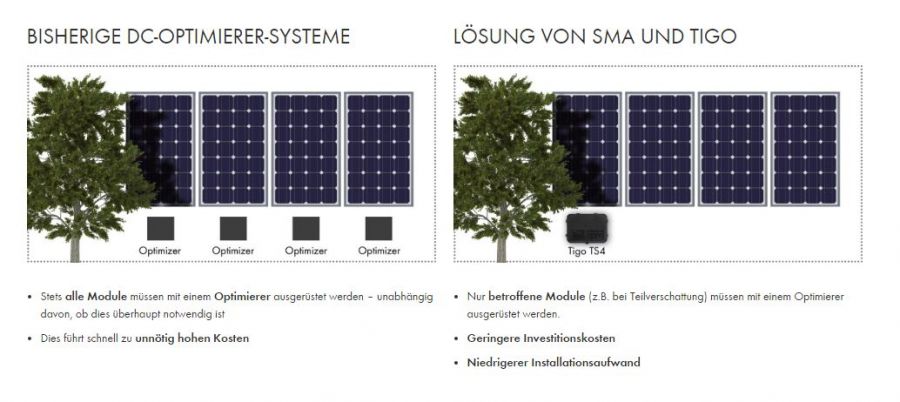

Każdy system PV jest inny. Różne konstrukcje dachu, orientacja względem południa i występujące zacienienia wpływają znacząco na uzyski energii instalacji fotowoltaicznej. Dzięki innowacyjnej platformie Tigo TS4 po raz pierwszy możemy wyposażyć każdy moduł PV w dodatkową funkcję. Dla częściowo zacienionych systemów wyposażamy w funkcję optymalizacji jedynie te moduły, które dotknięte są bezpośrednio zacienieniem. W większości przypadków jest to nie więcej niż 20% modułów z całego systemu. Dzięki Tigo TS4 klienci płacą tylko za optymalizcję, której faktycznie potrzebują.

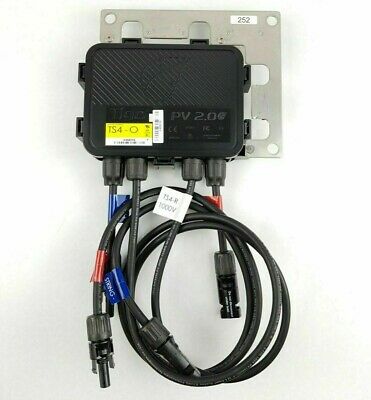

Oznaczone,KRÓTKIE PRZEWODY PO ZEWNĘTRZNEJ STRONIE PODPINAMY PANEL,WEWNĘTRZNE DŁUŻSZE SŁUŻĄ DO PODŁĄCZENIA KOLEJNYCH PANELI CZY OPTYMALIZATORÓW.
Więc jeśli jeden lub więcej,paneli jest cyklicznie zacienianych,należy zastosować,optymalizator Tigo ,współpracuje z każdym falownikiem!!!

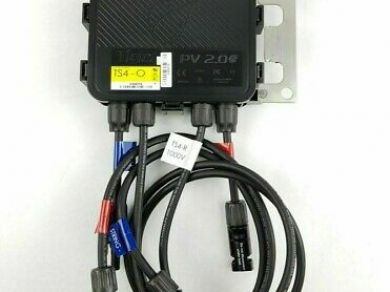

Przedstawiony optymalizator,posiada komplet przewodów,zakończone złączami MC4 do podłączenia panelu oraz stworzenia dalszego szeregu (ciągu ) paneli.
Gwarancja producenta: 25 lat
Do prawidłowego działania Tigo TS4 nie jest potrzebna komunikacja. W łańcuchu można połączyć moduły wyposażone w Tigo oraz bez Tigo - dzięki technologii PIV (przewidywanie krzywej IV modułu na podstawie danych historycznych) optymalizator dobierze impedancję układu. Jednak by mieć możliwość awaryjnego wyłączenia instalacji (np. podczas pożaru), oraz chcąc monitorować instalację, niezbędne są urządzenia komunikacyjne.
Moc znamionowa 475Wp
Napięcie wejściowe VOC MAX 75VDC
Minimalne napięcie pracy 16VDC
Maksymalne napięcie wejściowe przy niskich temperaturach 90VDC
Prąd zwarcia ISC 12ADC
Zakres mocy wyjściowych 0 - 475Wp
Zakres napięć wyjściowych 0 - Voc
Dopasowanie impedancji TAK
Maksymalne napięcie systemu 1500Vdc
Temperatura pracy -40 do 75ºC
Chłodzenie konwekcja
Obudowa, stopień ochrony IP-67
Przewody PV1-F solar, 1m, 1000V lub 1500V
Złącza MC4, kompatybilne z MC4, Amphenol, EVO2
|
|
|---|
