Mocowanie modułu PV na dach płaski Valkbox 3

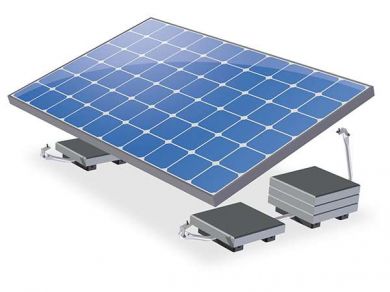

System montażowy Valkbox 3 holenderskiej firmy Van der Solar System zawiera wszystkie elementy montażowe do instalacji modułu fotowoltaicznego w konfiguracji poziomej na dachu płaskim .
Zalecane obciążenie,widoczne w instrukcji ,zalezne od stref wacha się od 54 do nawet 108kg obciążenia
Maksymalnie jedną przesyłką kurierską do 30kg, wysyłamy 5szt mocowań!!!

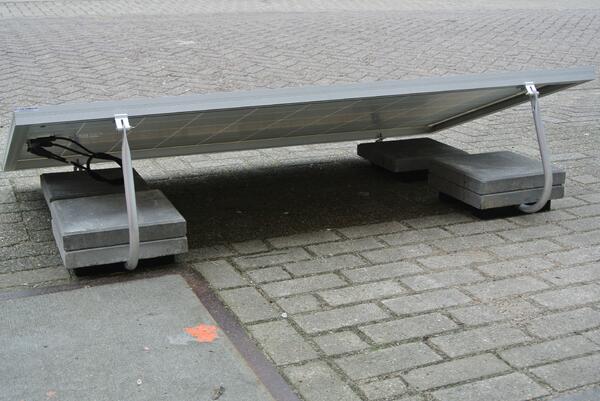

Zawiera 2 aluminiowe anodyzowane wsporniki o kącie regulacji 20 stopni oraz 4 specjalne gumowe podstawki pod płyty obciążeniowe.Zestaw Valkbox 3 jest przeznaczony do montażu każdego modułu PV indywidualnie , nie ma połączeń z innymi wspornikami przy montażu większej ilości modułów.Moduły PV montowane są na specjalnych zawiasach umożliwiających podniesienie modułu dla ułatwienia montażu obciążenia. W celu obliczenia odpowiedniego obciążenia dla wspornika z każdym zestawem dostarczana jest tabela obliczeniowa zawierająca wysokości i siły wiatru na danym terenie.
Zestaw montażowy składa się z :
2 szt. wsporników aluminiowych z kątem nachylenia 20 stopni
4 szt. gumowych płyt do optymalnego rozkładu nacisku
4 szt. klem mocujących
Zalecany rostaw miedzy pierwszym a drugim rzędem to 220cm,widoczne w instrukcji!
zestawu śrub , nakrętek i specjalnych klipsów do mocowania kabla do modułu fotowoltaicznego.
Wszystkie elementy mocujące dla 1-go modułu znajdują się w oryginalnym kartonowym pudełku w wymiarach
1070 x 390 x 50 mm.
Waga : 6,00 kg
