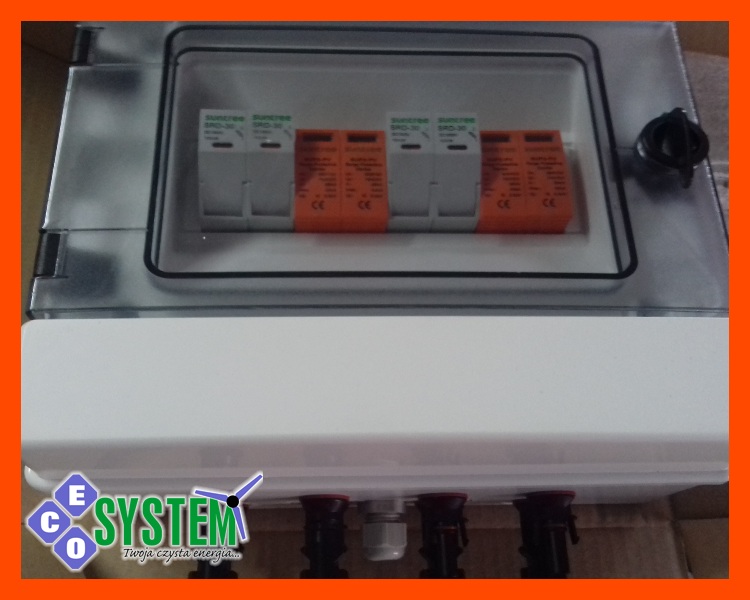

Gotowa rozdzielnica instalacji PV od strony DC 2 STRINGI
Jedno - stringowa, ogranicznik przepięć
Imax 40kA
In 20kA
PODSTAWY BEZPIECZNIKOWE 4szt,na każdy biegun
Podstawy posiadają bezpieczniki topikowe; 12A 10x38 1000VDC
CO POZWALA NA POPRAWNE ZABEZPIECZENIE STRINGU PRZECIĘTNY UKŁAD PANELE (250-300W) PRACUJE NA NATĘŻENIU OKOŁO 8-9A, PRZY PIEKNEJ SŁONECZNIEJ POGODZIE!!!
W WIEKSZOŚCI INWERTERÓW SĄ WBUDOWANE ROZŁACZNIKI DC, WIĘC DO KOMPLETNEGO ZABEZPIECZENIA POTRZEBNA JEST ROZDZIELNICA Z ZABEZPIECZENIEM ZWARCIOWYM I OGRANICZNIKIEM PRZEPIĘĆ
Co jest ISTOTNE,jeśli chodzi o gwarancje na inwerter, oraz możliwość ubezpieczenia całej instalacji!!
Nominalne napięcie: 600VDC
MAX 600VDC!!!
Nominalny prąd: MAX 12A PRZY
ZASTOSOWANIU BEZPIECZNIKA 12A!!!
W ZESTAWIE ZAINSTALOWANE ZOSTAŁY BEZPIECZNIKI 12A!!
Klasa ochrony: IP65
Wymiary: z konektorami 260 x 260 x 138mm
Złącza: ORGINALNE MC4 POD ZABUDOWĘ SUNKON IP 67!!!
ROZDZIELNIA JEST GOTOWA DO PODŁĄCZENIA.

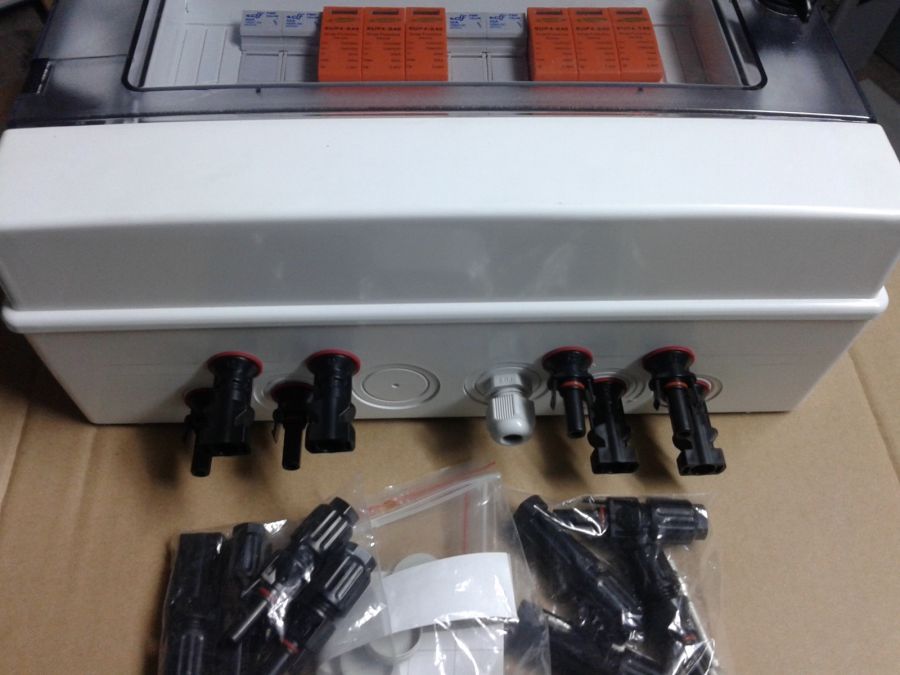

LEWA STRONA WEJŚCIE PRZEWODÓW DC MC4 DWA RZĘDY
PRAWA STRONA WYJŚCIE DC MC4 DO INWERTERA
TA SAMA ZASADA PODŁACZENIA CO W PRZYPADKU ROZDZIELNICY Z ROZŁACZNIKIEM DC,JAK NA FOTO PATRZ SCHEMAT!!!
ŚRODKOWY DŁAWIK WYPROWADZENIE PRZEWODU OCHRONNEGO UZIEMIENIE!
W SKŁAD ROZDZIELNI WCHODZĄ DODATKOWO
4 KOMPLETY KONEKTORÓW MC4!!!
KOMPLET USZCZELEK,ETYKIETA SAMOPRZYLEPNA DO OPISU.
DO POPRAWNEGO PODŁACZENIA POTRZEBNY BEDZIE PRZEWÓD O PRZEKROJU 6-16mm2 PODŁACZONY DO UZIEMIENIA
KTÓRY NALEŻY PODŁĄCZYĆ DO SZYNY ZNAJDUJĄCEJ SIĘ WEWNĄTRZ ROZDZIELNICY W ZIELONEJ OSŁONIE!
Ogranicznik przepięć, dawniej odgromnik – urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego . Przepięcia mogą powstać np. przy uderzeniu pioruna mogą one spowodować zniszczenie urządzeń.
Ogranicznik zapewnia skuteczną ochronę komputerów, urządzeń INWERTERA, posiada budowę modułową oraz sygnalizację zadziałania na przedniej części urządzenia,wysoki poziom ochrony.
ROZDZIELNICA DC CHRONI PANELE I INWERTER JEŻELI ODLEGŁOŚĆ MIĘDZY PANELAMI FOTOWOLTAICZNYMI A INWERTEREM DC/AC JEST WIEKSZA NIŻ 10m!,NALEZY ZASTOSOWAĆ DRUGĄ ROZDZIELNICĘ
ROZDZIELNICE WYKONANE PRZEZ UPRAWNIONE DO TEGO OSOBY CO DAJE GWARANCJE POPRAWNEGO FUNKCJONOWANIA!!!

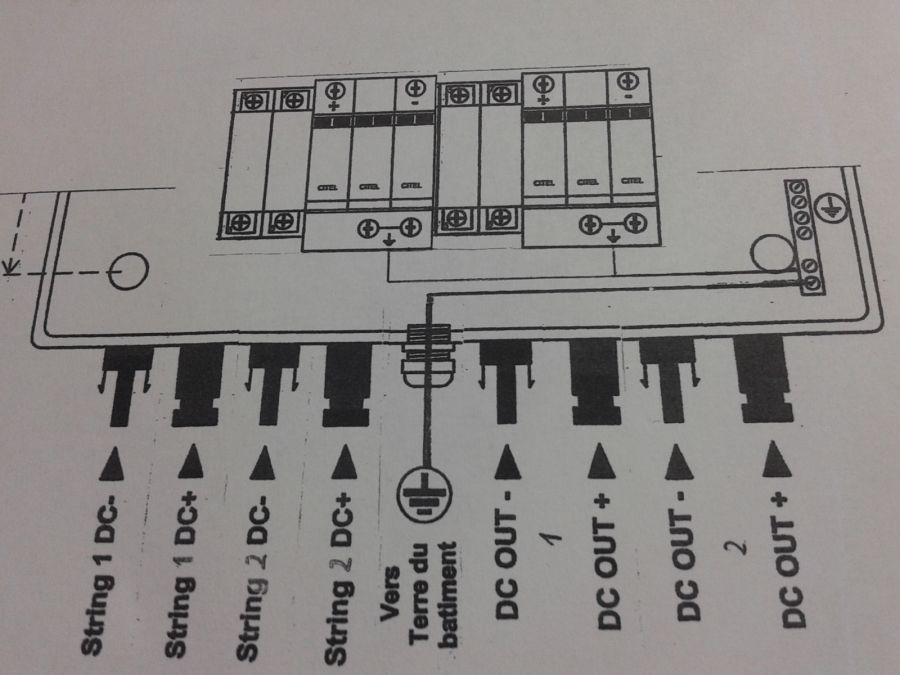

SCHEMAT PODŁĄCZENIA
|
|
|---|
